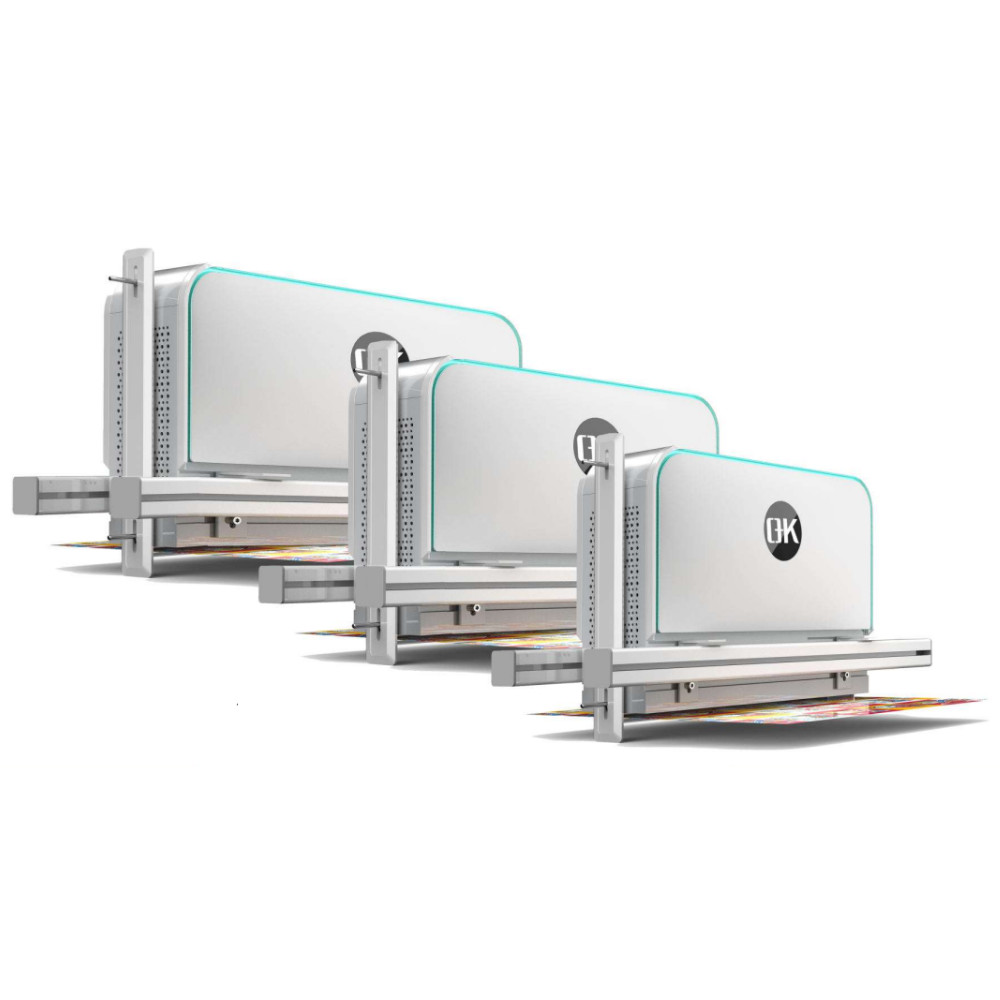

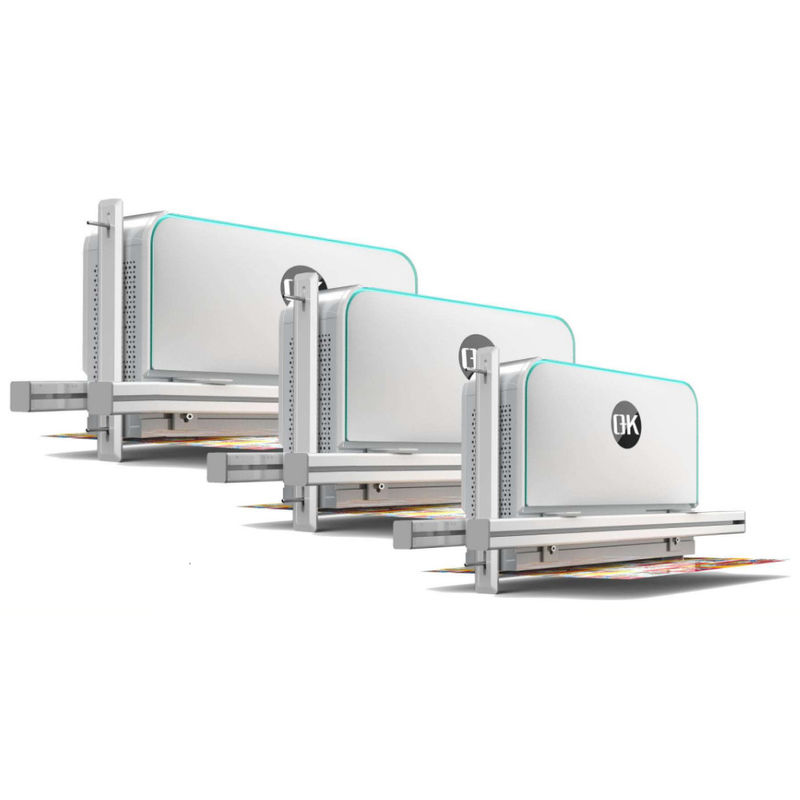

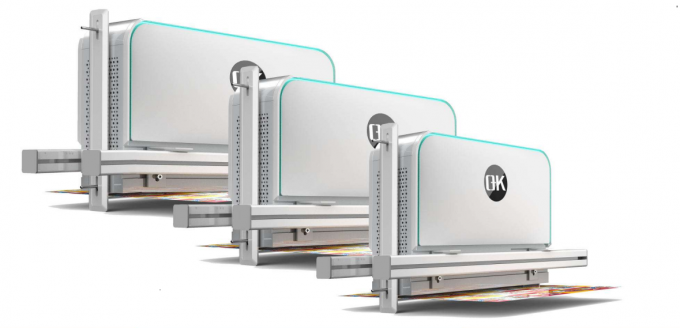

Σύστημα οπτικής επιθεώρησης online OK-4000

Χαρακτηριστικά

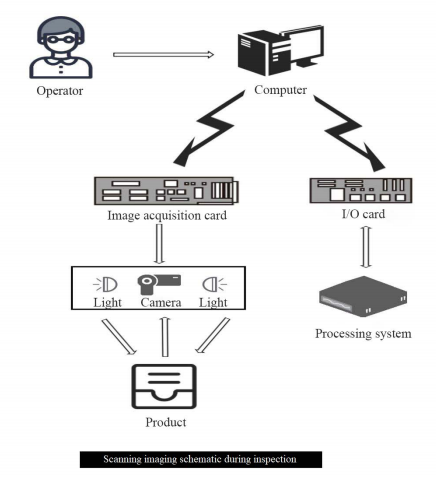

Το σύστημα οπτικής επιθεώρησης σε απευθείας σύνδεση είναι ένα σύστημα υψηλής ταχύτητας επιθεώρησης ποιότητας για ελαττώματα επιφάνειας εκτύπωσης. Βασίζεται στην τεχνολογία μηχανικής όρασης για την επίτευξη 100% επιθεώρησης των προϊόντων.Η αρχή είναι να χρησιμοποιηθεί μια κάμερα σάρωσης υψηλής ταχύτητας για την σάρωση του ελεγχόμενου αντικειμένου για να ληφθεί η εικόνα της τυπωμένης επιφάνειας του προϊόντος, η οποία μετατρέπεται σε διμερή χρωματικά δεδομένα από την κάρτα λήψης εικόνας και αποστέλλεται στον βιομηχανικό υπολογιστή για επεξεργασία σε πραγματικό χρόνο.η εικόνα εμφανίζεται απευθείας στην διεπαφή ανθρώπου-μηχανής για αναφορά του χειριστή·Από την άλλη πλευρά,ο επεξεργαστής χρησιμοποιείται για τον προσδιορισμό και την ανάλυση της συλλεγόμενης εικόνας και στη συνέχεια ανεβάζει το αποτέλεσμα στο σύστημα ελέγχου για την επεξεργασία του προσωπικού ελέγχου ποιότητας.

Εισαγωγή συστήματος 100% επιθεώρησης ελαττωμάτων,από την παρατήρηση σε πλήρη εικόνα,στην έλλειψη τυποποιημένης ανίχνευσης + ανίχνευση απορρίψεων,σε υψηλής ακρίβειας σύστημα ανίχνευσης σε πλήρη εικόνα + ροή εργασίας.Με τη βοήθεια του μοντελοποιημένου σχεδιασμούΟι πελάτες μπορούν να υλοποιήσουν όλες τις απαιτήσεις τους σε ένα σύνολο συστημάτων μέσω προαιρετικών ενοτήτων.Το σύστημα χρησιμοποιεί μια ειδική φωτεινή πηγή για να βελτιώσει την αντίθεση μεταξύ της διαφανούς ετικέτας και του χαρτιού υποστήριξηςΤο σύστημα μπορεί να ολοκληρώσει την ανίχνευση είτε το χαρτί είναι διαφανές είτε μη διαφανές, ή ακόμη και λευκό.Μπορεί να συνειδητοποιήσει την ανίχνευση σχεδόν όλων των διαφανών ετικέτες για έλλειψη πρότυπο και βρώμικα απόβληταΓια τις κενές ετικέτες, το σύστημα έχει απόλυτο πλεονέκτημα.
Ταχύτητα λήψης εικόνας: 30 καρέ το δευτερόλεπτο, ανίχνευση σε πραγματικό χρόνο πλήρους καρέ.
Μέγιστη ταχύτητα επιθεώρησης:150m/min-500m/min (επιλέξτε ανάλογα με το μοντέλο συστήματος).
Μέγιστο πλάτος επιθεώρησης:180 mm-1100 mm (επιλέξτε ανάλογα με το μοντέλο συστήματος).

100% παρατήρηση σε πλήρη εικόνα:Κάλυψη των ρυθμίσεων των αποσκευών και ολόκληρης της διαδικασίας παραγωγής.
Ποιότητα εικόνας HD:Βάσει κάμερας υψηλής ανάλυσης.
Σταθεροποίηση εικόνας:Με τη βοήθεια εικόνων σε πραγματικό χρόνο,οι εικόνες συγχρονίζονται αυτόματα και δεν επηρεάζονται από την επιβράδυνση της αυτόματης ανίχνευσης με διαφανείς ετικέτες.
Δεν βλάπτει την υγεία των χειριστών και μειώνει την κόπωση:Η χρήση φωτεινών πηγών LED αντί για φώτα στροβοσκοπίου,το φως είναι πιο απαλό και ομοιόμορφο.
Γρήγορη και εύκολη ρύθμιση των καθηκόντων
Αξιόπιστη και σταθερή λειτουργία.

Τεχνικές παραμέτρους

Σύστημα οπτικής επιθεώρησης online OK-4000
Οριζόντια ανάλυση	0.15 mm
Ψηλή ανάλυση	0.15 mm
Διάμετρο ανίχνευσης	10 mm ~ 1500 mm
Μέγιστη ταχύτητα	450 m/min
Ακριβότητα ανίχνευσης σημειακών ελαττωμάτων	Περιοχή ελαττώματος > 0,2 mm^2
Ακριβότητα ανίχνευσης γραμμών	περιοχή ελαττώματος > 0,1 * 5 mm
Ακριβότητα ανίχνευσης καταχώρισης	Οριζόντια > 0,15 mm, κάθετη > 0,25 mm

Σημείωση:Η ανάλυση ανίχνευσης σε κάθετη θέση σχετίζεται με τη μέγιστη ταχύτητα ανίχνευσης και η ελάχιστη ανίχνευση σε κάθετη θέση μπορεί να φθάσει τα 0,05 mm.Η μέγιστη ταχύτητα σχεδιασμού 450/min αναφέρεται στη μέγιστη ταχύτητα που μπορεί να επιτευχθεί σε ανάλυση 0.15 χιλιοστών.

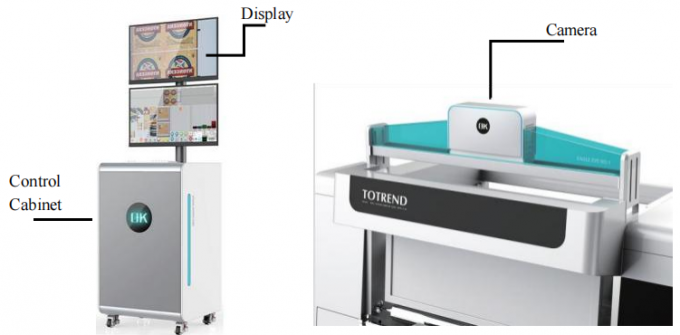

Διαμόρφωση

Άρθρο	Σύνθεση
Λογισμικό επιθεώρησης	Σύστημα οπτικής επιθεώρησης μέσω διαδικτύου
Βασικό υλικό	•Καμερα CMOS υψηλής ταχύτητας/αποφασιστικότητας •Κάρτα λήψης εικόνας υψηλής ταχύτητας •Κωδικοποιητής υψηλής ανάλυσης •Αυξόριστος φακός •Πηγή φωτεινής φωτεινότητας LED (με τροφοδοσία) •Επιχειρηματικοί υπολογιστές υψηλής ταχύτητας (συμπεριλαμβανομένης της CPU, της μνήμης, του ενσωματωμένου υλικού της πλακέτας, της οθόνης, του πληκτρολογίου και του ποντικιού)
Συσκευές	•Καμπίνα ελέγχου (συμπεριλαμβανομένου του ενσωματωμένου διακόπτη αέρα, του διακόπτη τροφοδοσίας, του SSR, του αναμεταδότη και του ανεμιστήρα ψύξης κλπ.) •Φώτα συναγερμού και κουδούνι •Κατάρτιση στερέωσης κάμερας, κάλυψη προστασίας και ανεμιστήρας ψύξης •Καλώδιο υποστήριξης (καλώδιο φωτογραφικής μηχανής, καλώδιο τροφοδοσίας) και πρίζα/σφραγίδα

Το πλήρες σύνολο OK4000-4K/8K περιλαμβάνει τα παρακάτω μέρη

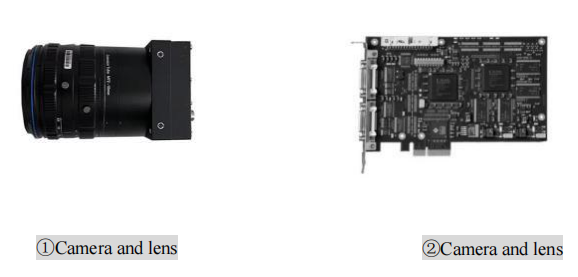

1.Καμερα γραμμικης σαρωσης--OK 8000 ((4/8K ανάλυση)
2.Κάρτα αιχμαλωσίας--OR-X4C0-XPD00
3Ακτίβες (συμπεριλαμβανομένου του δαχτυλιδιού σύνδεσης, του δαχτυλιδιού προσαρμογής κ.λπ.) -- Apo-Componon 2.8/40
4.Καλώδιο δεδομένων κάμερας--MVC-1-1-7M
5Πηγή φωτός θόλου
6.Αναπροσαρμοστής φωτεινής πηγής (συμπεριλαμβανομένου καλωδίου δεδομένων, καλωδίου τροφοδοσίας)
7.Κωδικοποιητής--R58S10-9C10M5-24L-5000
8.Σκουπιδεσπότης 220V)
9- Κουμπί (μεταλλικό)
10Δείκτης (συμπεριλαμβανομένων των καλωδίων-243V5QSB)
11.Το πληκτρολόγιο ((K120 USB)
12.Mouse ((M170 σύρμα)
13- Τα καλώδια ρεύματος.
14- Κλείστρο ρεύματος - NES-100-24
15Φως συναγερμού ((24V)
16.Κοντρόλ Box--TF-A610H-B250MD3V-8700K-16G+128G

Καμερά σάρωσης γραμμής OK4000 για επιθεώρηση εκτύπωσης
Ο βιομηχανικός υπολογιστής χρησιμοποιεί έναν επεξεργαστή 64-bit οκτώ πυρήνων, ο οποίος είναι ταχύτερος
Χρήση φακού υψηλής ευκρίνειας χωρίς στρέβλωση
¢Αποδεχτείτε ολοκληρωμένο σχεδιασμό φωτεινής πηγής, εύκολη εγκατάσταση
Εισαγόμενη κάρτα απόκτησης διπλού καναλιού υψηλής ταχύτητας

Πλεονεκτήματα του συστήματος οπτικής επιθεώρησης σε απευθείας σύνδεση

1Αντί για χειροκίνητη επιθεώρηση ποιότητας,υψηλότερη αποτελεσματικότητα της παραγωγής.
2Το σύστημα ανίχνευσης έχει ισχυρή ικανότητα επεξεργασίας, η οποία βελτιώνει την ταχύτητα εκτύπωσης και την ακρίβεια ανίχνευσης.
3.Εφαρμόζεται ευρέως στις συσκευασίες τροφίμων, στις συσκευασίες φαρμάκων, στο ταπετσαρία, στις ετικέτες τσιγάρων, στο φύλλο αλουμινίου και σε άλλους τομείς.
4.Προσέξτε τα βασικά ελαττώματα όπως το σύρμα του μαχαιριού, η υπεργύκλωση, οι σπασμοί, τα ξένα υλικά, οι τρύπες, η σύρση μελάνης, οι λεκέδες και οι ρυτίδες στην επιφάνεια εκτύπωσης.
5.Ευκολόχρηστη διεπαφή χρήστη και πλούσιες λειτουργίες του προϊόντος, η οποία είναι βολική για τους χρήστες να χρησιμοποιούν και να διαχειρίζονται·
6.Αυξάνοντας την ποιότητα των προϊόντων, μειώνει το κόστος παραγωγής των επιχειρήσεων.

ετικέτα:

Place of Origin:	China
Μάρκα:	PRINTYOUNG
Πιστοποίηση:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Τιμή:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
