Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: PRINTYOUNG
Πιστοποίηση: CE
Αριθμό μοντέλου: PRY-450Y
Ποσότητα παραγγελίας min: 1 σύνολα
Τιμή: USD 42000 Sets
Συσκευασία λεπτομέρειες: Υιοθετεί συσκευασίες ανθεκτικότητας στην υγρασία και σοκ, η οποία είναι κατάλληλη για οδικές μεταφορ
Χρόνος παράδοσης: 60 Ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10 σετ ανά μήνα
Μέγιστη μορφή: 450 * 320 mm Ελάχιστη μορφή: 148 * 105 χλστ
Μέγιστο πάχος των τελικών προϊόντων: 8 χλστ Πηγή ισχύος: 380V 50HZ
Συνολική ισχύς: 12 kW Μέγιστη Περιστρεφόμενη Ταχύτητα Μηχανής: 10000 r/h
Καθαρό βάρος της μηχανής: 4 Τ Οριακή διάσταση (4 Ομάδες): 7200 * 3200 * 1500 χλστ

Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 0

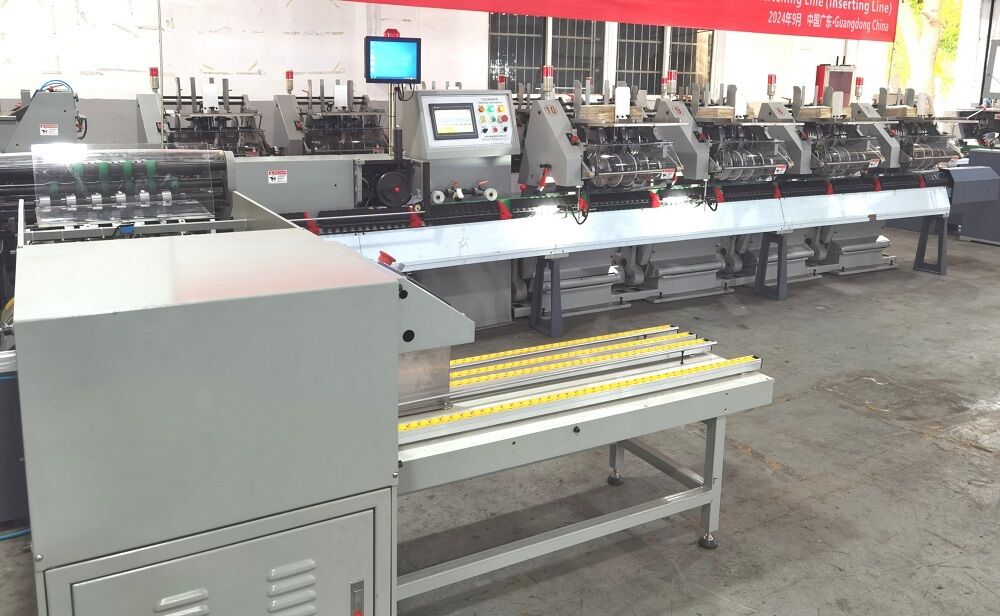

Μηχανή εισαγωγής σέλας PRY-450Y
Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 1
Χαρακτηριστικά
Η μηχανή PRY-450Y για την τοποθέτηση σέλας είναι μέσω του τρόπου που τοποθετείται ένα βιβλίο στη μέση ενός άλλου βιβλίου, για να επιτευχθεί η λειτουργία των σελίδων.Είναι κυρίως κατάλληλο για τη λειτουργία του βιβλίου και του βιβλίου εικόνας.
Το μηχάνημα είναι εξοπλισμένο με το μέρος του μηχανήματος δέσμευσης, το οποίο μπορεί να πραγματοποιήσει τη σύνδεση δέσμευσης σελίδας + ιπτάμενης δέσμευσης, και μπορεί επίσης να είναι εξοπλισμένο με τρισδιάστατη μηχανή κοπής βιβλίων, δηλαδή,μια γραμμή σύνδεσης που συνδέει τα άλογαΓια την πραγματοποίηση των λειτουργιών αυτόματης ρύθμισης σελίδας, δέσμευσης και κοπής.
Τεχνικές παραμέτρους
Μέγιστη μορφή
450 * 320 mm
Ελάχιστη μορφή
148 * 105 mm
Μέγιστο πάχος των τελικών προϊόντων
8 χιλιοστά
Πηγή ενέργειας
380V 50Hz
Συνολική εξουσία
12 kw
Μέγιστη ταχύτητα περιστροφής της μηχανής
10000 στροφές/ώρα
Καθαρό βάρος της μηχανής
4 Τ
Μέγεθος ορίου (4 ομάδες)
7200 * 3200 * 1500 mm
Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 2
1- Μηχανή συλλογής, - αντλία αέρα,
4- Μηχανή πετάγματος βιβλίων.
Διαμόρφωση

Μηχανή συλλογής

1Έχει διακόπτες επιλογής της λειτουργίας παραγωγής για 1: 1 και 1:2, καθώς και ένα διακόπτη επιλογής θέσης κενού, το οποίο είναι βολικό για ρύθμιση.
2.Είναι εξοπλισμένο με φώτα ασφαλείας και σήματα βλάβης, κουμπιά εκκίνησης/αποστολής.
3Η μηχανή συλλογής υιοθετεί δομή διπλής λαβής, η οποία βελτιώνει τη σταθερότητα της λειτουργίας της μηχανής.
4Χρησιμοποιεί πολλαπλές βρύσες αναρρόφησης για την τροφοδοσία χαρτιού, εξασφαλίζοντας τη σταθερότητα των βιβλιάρων που πέφτουν και είναι κατάλληλο για βιβλιάρια διαφορετικών προδιαγραφών.
5.Μια κάμερα χρησιμοποιείται για τον έλεγχο της πίεσης του αέρα και του χρόνου, επιτρέποντας σε κάθε βιβλιάριο να πέσει με ακρίβεια
6Ο μηχανισμός της λαβής της μηχανής συλλογής έχει βελτιωθεί.Με συνδυασμό ανθεκτικών στην φθορά συνθετικών ελαστικώνΗ δύναμη μεταφοράς της λαβής στα βιβλιάρια αυξάνεται.
Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 3Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 4

Μηχανή διαλογής

1Η αρχή λειτουργίας
Στην μηχανή συλλογής, ο άξονας μεταφοράς της βάσης οδηγεί τρεις ομάδες άξονα περιστροφής και σχηματίζει έναν κύκλο.Και οι τρεις ομάδες άξονα περιστρέφονται συνεχώς διατηρώντας ορισμένες σχετικές σχέσεις θέσηςΚατά την κατάταξη, τοποθετήστε τα φύλλα χαρτιού που είναι διπλωμένα με άκρη 6 ± 1 mm στην πλάκα.το φύλλο θα δαγκωθεί επίσης από δύο δαγκώματα στο περιστρεφόμενο τροχό δαγκώματος χαρτί 3Ο τροχός δαγκώματος χαρτιού και στη συνέχεια θα τραβήξει το φύλλο χαρτιού από την πλάκα.Μετά τη μεταφορά του φύλλου χαρτιού στο στήριγμα ρύθμισης 4, το δαγκωματάρι 2 απελευθερώνει αμέσως το φύλλο χαρτιού το οποίο μεταδίδεται στηριζόμενο σε ένα σύνολο κυλίνδρων τσιμπήματος σε αυτό το σημείο.το φύλλο χαρτιού θα μπλοκαριστεί από τον προδιαμορφωμένο φορείς 5 και να μείνει για λίγοΣτη συνέχεια, τα δόντια από χαλύβδινο φύλλο 6 σε ένα σύνολο διαχωριστικού τροχού χαρτιού-χαρτιού 10 μεταφέρουν το φύλλο χαρτιού στην μακρά άκρη του φύλλου και δαγκώνουν την μακρά άκρη, από τότε και μετά.η μακρά άκρη και η μικρή άκρη διαχωρίζονταιΗ σύντομη άκρη συνδέεται με τον κόμπο διαχωρισμού φύλλου 7 στον άξονα ενός άλλου συνόλου τροχού διαχωρισμού φύλλου 11. Στη συνέχεια, το φύλλο αρχίζει να υποχωρεί και ρουφάται από τις κεφαλές αναρρόφησης 8 και 9.Το φύλλο χαρτιού θα ανοίξει σε κάποιο βαθμό όταν γυρίζει στην οριζόντια θέσηΟι κεφαλές αναρρόφησης επεκτείνουν συνεχώς το φύλλο και κατεβαίνουν μέχρις ότου οι δύο κεφαλές αναρρόφησης σταματήσουν την αναρρόφηση ταυτόχρονα.Αυτή τη στιγμήΤο φύλλο χαρτιού θα πέσει και θα πέσει στο μπαρ για να πέσει το βιβλίο 14.Η αλυσίδα συλλογής βιβλίων θα σπρώξει το φύλλο χαρτιού στη γραμμή βιβλίων διαδοχικά και θα μεταδώσει τα συλλεγμένα βιβλία στις θέσεις για ανίχνευση και δέσμευση.
2.Κανονισμός διαφόρων μερών
Κατά τη διενέργεια της ρύθμισης,το επίπεδο αλλαγής ταχυτήτων τοποθετείται σε ουδέτερη θέση για να εξασφαλίζεται η ασφαλή λειτουργία.η κοντή άκρη τοποθετείται στην κορυφήΌσο μεγαλύτερο είναι το μέγεθος του βιβλίου, τόσο μικρότερες πρέπει να είναι οι σελίδες των βιβλίων που πρέπει να τοποθετηθούν.Το πίσω μέρος του χαρτιού του βιβλίου πρέπει να πιέζει σφιχτά κατά το επίπεδο του βιβλίου 2, ενώ το εξώφυλλο 5 πρέπει να στηρίζεται στην άλλη πλευρά του χαρτιού του βιβλίου, αλλά όχι πολύ σφιχτά.Η θέση των υπογραφών που κόβονται από τον τροχό δαγκώματος χαρτιού είναι γύρω από το εξώφυλλο 1Το εξώφυλλο 1,2 και το επίπεδο που αγγίζει το πίσω μέρος του χαρτιού του βιβλίου μπορούν να περιστραφούν σε κατακόρυφο ή κεκλιμένο επίπεδο με την πλευρά προς τα μέσα.αλλά θα κάνει το πλάτος της άκρης του χαρτιού λίγο από το δάγκωμα νύχια στο χαρτί δαγκώντας τροχιά μείωση.
(1) Ρυθμίστε τις βίδες 3 και 4 ώστε οι άκρες τους να έρχονται σε επαφή με τα χαρτιά του βιβλίου, τα οποία μπορούν να χρησιμεύσουν ως σελίδες.υπάρχει συσκευή ατμοσφαιρικού μαξιλαριού 6 για να διασφαλιστεί ότι τα χαρτιά βιβλίου μπορούν να διαλέγονται εύκολαΟ όγκος της ανάφλεξης μπορεί να ρυθμιστεί ανάλογα με το μέγεθος του φύλλου και την ποσότητα των βιβλίων που έχουν τοποθετηθεί.Το στόμα που φυσάει 2 κάνει το πίσω μέρος των υπογραφών χαλαρό και μπορεί να συντονιστεί με τις κινήσεις της γλώσσας διαίρεσης χαρτιού 1Έτσι ώστε η κεφαλή αναρρόφησης να μπορεί να ρουφήξει τις υπογραφές μία προς μία.
Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 5Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 6
(2) Προσαρμογή μεγέθους φύλλου
Το τετράγωνο μεγέθους 1 στερεώνεται με βίδες και η θέση του ρυθμίζεται ανάλογα με το μέγεθος φύλλου του χαρτιού βιβλίου.Η αξία κλίμακας στο στήριγμα ρύθμισης του βιβλίου αντιπροσωπεύει το πλάτος του βιβλίουΑν η χαρτίς έχει μεγάλες και μικρές άκρες, πρέπει να εξασφαλίζεται ότι τέσσερα δόντια από χαλύβδινα φύλλα δαγκώνουν τις μακρές και τις μικρές άκρες μαζί.η πλάτη του βιβλίου πρέπει να αγγίζει το μέτρο του τετράγωνου 1Το ύψος του τεμαχίου μεγέθους 1 πρέπει επίσης να ρυθμίζεται κατάλληλα ανάλογα με την ταχύτητα της συγκέντρωσης.
Όταν τα χαρτιά βιβλίων μεγάλου μορφότυπου συλλέγονται, ο κυλίνδρος στο ράφι βιβλίων τύπου 2 στη μέση τοποθετείται ανάποδα για να αυξηθεί η θέση πιέσεως των βιβλίων.Η ένταση των ελαστικών 4 και 5 μπορεί να ρυθμιστεί αλλάζοντας τις θέσεις τουςΚατά τη διάρκεια της λειτουργίας, πρέπει να υιοθετείται μικρή ένταση ελαστικού για λεπτά φύλλα, ενώ σχετικά μεγάλη ένταση ελαστικού για παχιά φύλλα.
(3) Ρυθμισμός μονοειδούς φύλλου χωρίς μεγάλες και μικρές άκρες
Η τάση των ελαστικών 4 και 5 πρέπει να ρυθμίζεται σε ελάχιστη τιμή.και να εγκαταστήσει το βιβλίο πέφτουν καπάκια 12 και 13Όταν οι κεφαλές αναρρόφησης σταματήσουν την αναρρόφηση ταυτόχρονα,Το χαρτί του βιβλίου θα πέσει κατά μήκος του βιβλίου που πέφτει καπάκια 12 και 13 και πέφτει στη μπάρα για την πτώση του βιβλίου 13.
(4)Κανονισμός της αλυσίδας μεταφοράς
Μετά από μια περίοδο εργασίας, εάν η αλυσίδα μεταφοράς παρατείνει, ο εκκεντρικός τροχός1 μπορεί να ρυθμιστεί για την ένταση.
Όταν οι κεφαλές αναρρόφησης των δύο συνόλων αξόνων διαίρεσης χαρτιού είναι λάθος τοποθετημένες και πρέπει να ρυθμίζονται, το ζυγό 2 ή 3 μπορεί να χαλαρώσει πρώτα,και στη συνέχεια ο άξονας περιστρέφεται ώστε να ευθυγραμμίζεται με τις κεφαλές αναρρόφησης, και στη συνέχεια τοποθετείτε το ζυγό.Σε περίπτωση ρύθμισης, πρέπει να δίνεται προσοχή στη σχετική σχέση θέσης μεταξύ των δύο συνόλων αξόνων και του ανωτέρω συνόλου αξόνων.
(5) Ρυθμίσεις βαλβίδας
Πρέπει να σημειωθεί ότι η ρύθμιση της βαλβίδας αέρα επηρεάζει άμεσα τη σταθερότητα της λειτουργίας της μηχανής διαλογής.
Η αντλία αέρα μεταφέρεται σε διάφορα μέρη μέσω του σωλήνα αναρρόφησης 1 και του σωλήνα αναπνοής 2.
Μέσω της ρύθμισης του καλύπτη του μπλοκ βαλβίδας 3, μπορεί να ελέγχεται η ανάσα και ο χρόνος διακοπής της κεφαλής ανάσας 1.Το κάλυμμα του μπλοκ βαλβίδας 3 πρέπει να ρυθμίζεται έως ότου τα χαρτιά βιβλίου δαγκωθούν από δύο δαγκωτικά νύχια ταυτόχρονα και η έγχυση πρέπει να σταματήσει αμέσως.Διαφορετικά, οι κεφαλές αναρρόφησης είναι εύκολα κατεστραμμένες.
Με τη ρύθμιση του καλύμματος του μπλοκ βαλβίδας 4, μπορεί να ελέγχεται ο χρόνος ανοίγματος και κλεισίματος της κεφαλής αναρρόφησης 9 σε ένα σετ χαρτιού που χωρίζει τους άξονες τροχών κοντά στον χειριστή.μέσω της ρύθμισης του κάλυψης του μπλοκ της βαλβίδας 5Ο χρόνος ανοίγματος και κλεισίματος της κεφαλής αναρρόφησης 8 στο άλλο σετ χαρτιού διαχωριστικών άξονων τροχών μπορεί να ελέγχεται.δηλαδή να ξεκινήσετε την έγχυση και να σταματήσετε την έγχυση ταυτόχρονα.Έτσι, όταν οι υπογραφές πέσουν στη γραμμή βιβλίου, δεν θα συμβεί καμία μετατόπιση προς μια κατεύθυνση και θα οδηγήσει σε παρασυρόμενο προς τα κάτω.μπορεί να εξαρτηθεί από το μέγεθος φύλλου για να εξασφαλίσει την αξιόπιστη πτώση στην μπάρα για την πτώση βιβλίο.
Η ποσότητα που φυσάει ο αέρας από το μαξιλάρι αέρα στην πλάκα τοποθέτησης βιβλίου πρέπει να διατηρείται σε κατάλληλο επίπεδο.αντίστροφα.
Οι αεραγωγούς 6 και 8 είναι εγκατεστημένοι για την εκτόξευση του ρεύματος αέρα.οι σωλήνες αναπνοής μπορούν να παίξουν βοηθητικό ρόλοΗ ροή αέρα πρέπει να είναι κάθετη προς την επιφάνεια του ανοιχτού βιβλίου, έτσι ώστε να επιταχύνεται η διαδικασία πτώσης.
Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 7Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 8
(6)Συνεργασία συνδυασμένης μεταφοράς
Όταν η μονάδα μηχανής διαλογής πραγματοποιεί συνδυασμένη μεταφορά,μεταφέρει τη λαβή χειρισμού από την πρώτη στη θέση σύνδεσης κινητήρα μία προς μία σύμφωνα με την ακολουθία συλλογήςΜετά το κλείσιμο της λαβής, κάθε μηχανή διαλογής πρέπει να κάνει τις υπογραφές που πέφτουν να πέφτουν ακριβώς στη μεσαία θέση δύο κόκκινων πλακών μεταφοράς ουράς της κινητής αλυσίδας συλλογής βιβλίων του ράφτη.Με την μετακίνηση των πλακών μεταφοράς ουράς,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
Όταν μια μηχανή διαλογής στρέφεται προς τις συνδυασμένες μεταφορές και οι υπογραφές πέφτουν σε μια πλάκα μεταφοράς ουράς ή σε μια θέση πολύ κοντά σε μια πλάκα μεταφοράς ουράς,θα προκαλέσει ανακρίβεια ή αστάθεια της διαλογήςΣε αυτή την περίπτωση, η λαβή της μηχανής διαλογής πρέπει να ανοίγεται και να ξανακλείνεται την κατάλληλη στιγμή.

Μηχανή πετάγματος βιβλίων

(1) Συσκευή ανίχνευσης
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
Οι διανεμημένες συσκευές ανίχνευσης χρησιμοποιούν την αρχή της φωτοηλεκτρικής ανίχνευσης και είναι εγκατεστημένες σε κάθε μηχανή συλλογής.Το φως θα σκιαστεί για μια φορά., και η ηλεκτρική συσκευή θα πραγματοποιήσει την επιθεώρηση σε μια ορισμένη στιγμή κατά τη διάρκεια της διαδικασίας.ο ανακλαστικός φωτοηλεκτρικός διακόπτης θα εκπέμπει ένα σήμα υπογραφής που λείπει εντός του χρόνου ανίχνευσηςΜέσα από τον έλεγχο ανίχνευσης υπογραφής από έναν υπολογιστή, η απεικόνιση μετατόπισης υπογραφής στο κεφάλι της μηχανής μπορεί να αντικατοπτρίζει σωστά ότι η μηχανή διαλογής δεν έχει κάποια υπογραφή.Εάν η έλλειψη υπογραφής συμβαίνει συνεχώς ή συχνάΟ χειριστής ελέγχει περαιτέρω τη μηχανή διαλογής για να διαπιστώσει το λόγο της μη φυσιολογικής λειτουργίας, ώστε να την διορθώσει εγκαίρως.
Η γενική ανίχνευση πάχους μπορεί να αντισταθμίσει την ανεπάρκεια της κατανεμημένης ανίχνευσης, δηλαδήόταν οι υπογραφές μετά την φωτοηλεκτρική ανίχνευση παρασύρονται προς τα κάτω κατά τη διάρκεια της διαδικασίας μετάδοσης στην αλυσίδα συλλογής βιβλίωνΠροκειμένου να αποφευχθεί η παραδοχή ότι πρόκειται για κανονικό βιβλίο, πριν από τη δέσμευση του βιβλίου πραγματοποιείται γενική ανίχνευση πάχους για να επιβεβαιωθεί αν το βιβλίο πληροί τις σχετικές απαιτήσεις.
Κατά τη διάρκεια της ανίχνευσης,ένα ζευγάρι άνω και κατώτερων κυλίνδρων 1 και 3 θα ανιχνεύσουν τις υπογραφές κατά τη διαμετακόμιση.Με την αύξηση της κλίσης του μοχλού κλίσης 2,αντίστοιχη κούνημα θα συμβεί στο μπλοκ επαφής 4Σε αυτή τη φάση, αν ο τροχός ανίχνευσης βιβλίων 1 με το μαγνητικό άξονα βέλος προς τα κάτω ευθυγραμμίζεται με τον κάτω τροχό ανίχνευσης βιβλίων 3,απαιτείται η ρύθμιση του κυλίνδρου 8 στο μέσο του κενού της καμάρας 7 (i) ·Αν σε τόσο σύντομο χρονικό διάστημα το σημείο επαφής 4 τοποθετηθεί στη μέση δύο σημείων επαφής 5, η βίδα 9 μπορεί να ρυθμιστεί έτσι ώστε να συνδεθούν δύο σημεία επαφής 11,που σημαίνει ότι το γενικό πάχος είναι κανονικό.
Εάν η έλλειψη σελίδας οδηγεί σε μείωση ή αύξηση του συνολικού πάχους του βιβλίου, το μπλοκ επαφής 14 δεν θα μπορεί να τοποθετηθεί στο μέσο των μπλοκ 5,Θα πιέσει την πλάτη.Εν τω μεταξύ, το επίπεδο κλίσης θα μειωθεί, γεγονός που θα κάνει τα δύο σημεία επαφής 11 να αποσυνδεθούν, και ένα σήμα που θα δείχνει ότι το γενικό πάχος είναι λάθος θα δοθεί.
Τα δύο παραπάνω είδη σημάτων σχετικά με την έλλειψη ή την υπερβολική φύλλα μετά την ηλεκτρική συσκευή μπορούν να προκαλέσουν τη δράση της μαγνητικής βαλβίδας του μαγνητικού ελεγκτή του ράφτη.Όταν ένα βιβλίο με ελλείψει σελίδας ή υπερβολική σελίδα μεταφέρεται στη θέση συρρίκνωσηςΕν τω μεταξύ, μέσω του μεταβατικού ελέγχου, ο υπολογιστής μπορεί να ελέγξει τη δράση της μαγνητικής βαλβίδας στην μονάδα μετάδοσης βιβλίου και να παραδώσει το βιβλίο σε ένα κουβά σκουπιδιών.
(2) Συσκευή μεταφοράς της μηχανής
Η ισχύς της μονάδας της μηχανής συλλογής μεταδίδεται από τον ράφτη μέσω της καθολικής ζεύξης.
Όσον αφορά την πλήρη πέδηση του μηχανισμού,πρώτα πραγματοποιείται δυναμική πέδηση στον κινητήρα και κατόπιν η πέδηση έκλεισης ισχύος πραγματοποιείται στον ηλεκτρομαγνητικό φρένο.μέσω της αλλαγής της συχνότητας εξόδου του μετατροπέαΟι απεριόριστα μεταβλητές ταχύτητες της μηχανής μπορούν να ελέγξουν τον ασύγχρονο κινητήρα.
Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 9Η γραμμή παραγωγής μηχανής εισαγωγής σέλας PRY-450Y 10

Χρήση και Προσαρμογή του Δαχτύλου

Γενικά, ο ράφτης ρυθμίζεται σύμφωνα με την ακόλουθη σειρά.
(1) Ρυθμίστε τη βάση του ποδιού κάμψης της κεφαλής του ραπτήρα ανάλογα με το μέγεθος του φύλλου
Πρώτον, τοποθετήστε την κεφαλή του ράμματος στην πλάκα τοποθέτησης της κεφαλής του ράμματος συμμετρική προς τη μεσαία γραμμή (υπό την επιφύλαξη των απαιτήσεων του ράμματος της σέλας σχετικά με την απόσταση συσσωμάτωσης των βιβλίων).Και μετά δέστε την βίδα 27, και τοποθετήστε το πόδι κάμψης 20 αφού το ευθυγραμμίσετε με το μεσαίο μαχαίρι της κεφαλής ράβδου, και τοποθετήστε την πλάκα καθοδήγησης 28 ταυτόχρονα.
(2) Προσαρμόστε την αλυσίδα συλλογής βιβλίων ανάλογα με το μέγεθος του φύλλου
Όσον αφορά τον ράφτη,η αλυσίδα συλλογής βιβλίων πρέπει να παραμένει σε μια ορισμένη σωστή θέση, ώστε να διανέμεται η ραφή της σέλας στις επιθυμητές θέσεις των βιβλίων.Πρώτον,Το βιβλίο για δέσμευση πρέπει να τοποθετηθεί στην αλυσίδα συλλογής βιβλίων, κάντε το πρέσο κοπής κατά την πλάκα μεταφοράς ουράς,και να λειτουργεί το μηχάνημα με το χέρι για να επιτρέψει την αλυσίδα συλλογής βιβλίου και το κεφάλι να κινηθούν προς τα εμπρός ταυτόχροναΌταν η ταχύτητά τους είναι η ίδια, δηλαδή, είναι σε σχετικά στατική κατάσταση, σταματήστε την χειροκίνητη λειτουργία,χαλαρώσει την βίδα 1 και περιστρέψτε το τροχό 2 για να κάνει το βιβλίο στην αλυσίδα συλλογής βιβλίου να μεταδοθεί στο σωστό μέρος για τη δέσμευση από το ράμφος σέλα, και στη συνέχεια να στερεώσετε τη βίδα 1, έτσι ώστε να μπορεί να εξασφαλιστεί η σωστή θέση του καρφιού στο βιβλίο.
(3) Προσαρμογή της θέσης του βιβλίου διακοπής.
Η σωστή θέση για τη διακοπή βιβλίου μπορεί να κάνει τα βιβλία που πετάγονται από το ράφι μεταφοράς βιβλίων του ράφτη να πέφτουν ακριβώς στη μέση των δύο ράβδων ανάληψης βιβλίων του τριών μαχαιριού trimmer.
Καθορισμός του χρόνου διαχωρισμού του βιβλίου: όταν η καμάρα 6 διαχωρίζει ένα βιβλίο στην υψηλότερη θέση, η ράβδος σύνδεσης 2 τραβάει την κεφαλή στο αριστερό όριο και επιστρέφει,αλλά πρέπει να διατηρεί απόσταση 60-65 mm από το ράφι μετάδοσηςΣτη συνέχεια, τοποθετήστε το ενδιάμεσο κιβώτιο 1, έτσι ώστε να μπορεί να εγγυηθεί ότι το βιβλίο που διακλαδίζεται μπορεί να πέσει σε σωστή θέση.
Θα πρέπει να σημειωθεί ότι η ταχύτητα του βιβλίου διατριβής συνδέεται στενά με την ταχύτητα της ίδιας της μηχανής και πρέπει να γίνεται η κατάλληλη διόρθωση με βάση την εμπειρία χρήσης.
(4) Ρυθμισμός της συσκευής ανίχνευσης
Η κατανεμημένη ανίχνευση ρυθμίζει κυρίως τον ανακλαστικό φωτοηλεκτρικό διακόπτη και τοποθετείται στη σχετική θέση μεταξύ των ανακλαστικών ταινιών στη ράβδο για την πτώση βιβλίων.Η δέσμη φωτός πρέπει να ευθυγραμμίζεται με τη σωστή θέση.
Η ανίχνευση πλήρους σελίδας ρυθμίζει κυρίως το ύψος τοποθέτησης των δύο ανακλαστικών φωτοηλεκτρικών διακόπτες και στις δύο πλευρές της αλυσίδας συλλογής βιβλίων και την ευθυγράμμιση της δέσμης φωτός.Σύμφωνα με τη θέση του πλάτους του βιβλίου δέσμευσης στην αλυσίδα συλλογής, οι δέσμες φωτός των ανακλαστικών φωτοηλεκτρικών διακόπτες πρέπει να βρίσκονται κάτω από τα χαρτιά βιβλίων σε απόσταση 5-10 mm.Εάν τα χαρτιά βιβλίων βρεθούν στρεβλωμένα κατά τη μεταφορά στην αλυσίδα συλλογής βιβλίωνΤα χαρτιά του βιβλίου θα καλύψουν τη δέσμη φωτός όταν περάσουν από την θέση ανίχνευσης και οι φωτοηλεκτρικοί διακόπτες θα στείλουν ένα σήμα και θα πετάξουν το βιβλίο ως παρωχημένο προϊόν.
Σε περίπτωση ρύθμισης της γενικής ανίχνευσης πάχους, τα κανονικά βιβλία δέσμευσης τοποθετούνται κάτω από τον εκκεντρικό τροχό 1,λειτουργεί το μηχάνημα με το χέρι και να κάνει το βέλος στο εκκεντρικό τροχό προς τα κάτωΣ' αυτή την περίπτωση, περιστρέψτε το ρυθμιστικό 6, σηκώστε τον κάτω τροχό 3 του ανιχνευτή βιβλίων για να πιέσετε το βιβλίο σε κατάλληλη κλίμακα, και στη συνέχεια ρυθμίστε ελαφρά το παξιμάδι 13,ώστε να μπορεί να μείνει κατάλληλο κατακόρυφο κενό όταν το μπλοκ επαφής 4 εισάγεται στη μέση των δύο μπλοκ 5Στη συνέχεια, περιστρέψτε το μηχάνημα σε κύκλο, αν τα μπλοκ μπορούν να εισαχθούν ελεύθερα, αυτό σημαίνει ότι το βιβλίο πληροί τα πρότυπα του φυσιολογικού πάχους.το ράψιμο θα είναι μαγνητικό και θα είναι κρεμασμένο σε θέση δέσμευσης..
Το μέγεθος του κενού μεταξύ των δύο τεμαχίων 5 και του τεμαχίου επαφής 4 μπορεί να ρυθμιστεί σε εύρος 0,5 έως 2 mm γενικά.το κενό μπορεί να διευρυνθεί κατάλληλαΗ ευαισθησία είναι υψηλή εάν το κενό είναι μεγάλο.Ωστόσο,αν το συσσωρευτικό σφάλμα που προκαλείται από τη διακύμανση του πάχους των βιβλίων υπερβαίνει το εύρος μέτρησης,μπορεί να οδηγήσει σε δυσλειτουργία της μηχανής.
