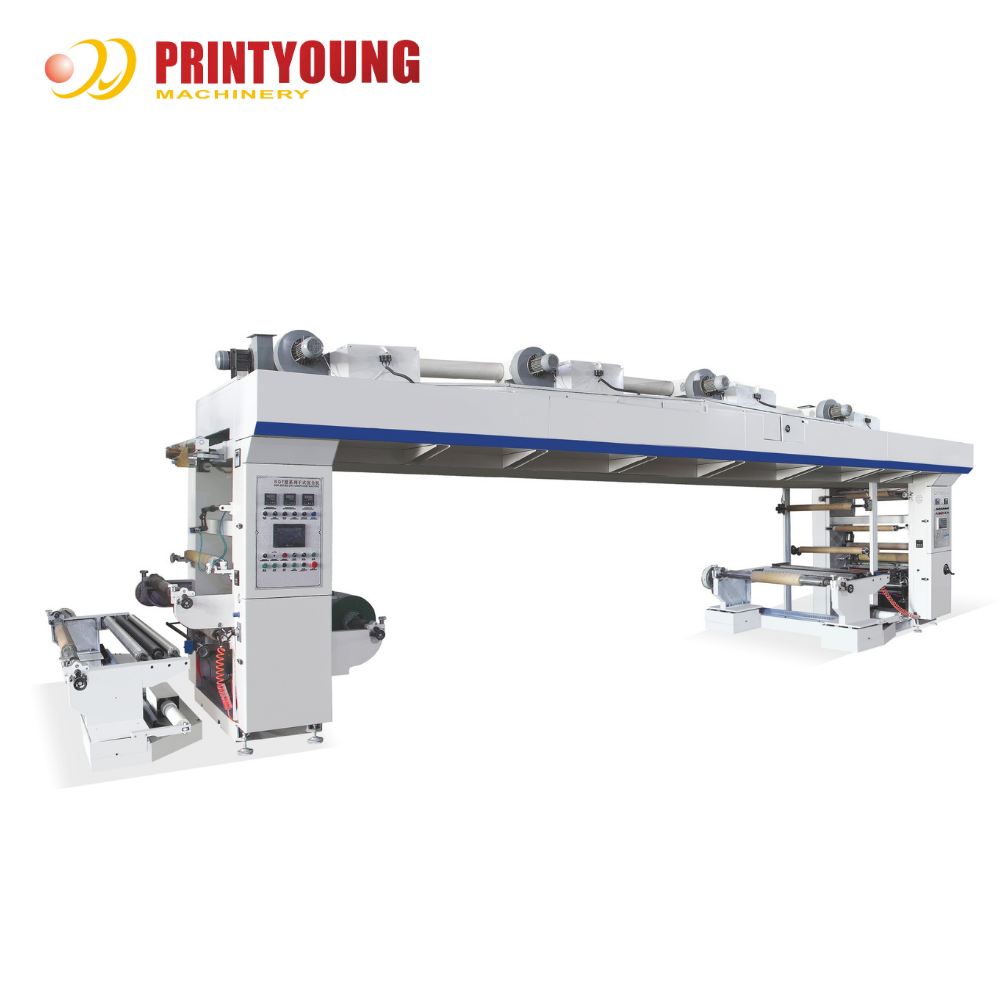

Name: Ηλεκτρονική μηχανή laminating ταινίας με στεγνή μέθοδο με έλεγχο PLC 3 κινητήρες υψηλή παραγωγικότητα 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

Μηχάνημα Επικάλυψης Μεθόδου Ξηρής PRY-1300

Χαρακτηριστικά

Το ενεργειακά αποδοτικό στεγνωτήριο ξηρής σύνθεσης μέσης ταχύτητας PRY-1300 ενσωματώνει ηλεκτρικά, πνευματικά και μηχανικά εξαρτήματα. Υιοθετεί σύστημα ελέγχου διανύσματος τριών κινητήρων, με την τάση στο τμήμα στεγνώματος να ελέγχεται από σύστημα κλειστού βρόχου τάσης με πλωτό βραχίονα. Είναι εξοπλισμένο με βιομηχανικού τύπου PLC και έγχρωμη οθόνη αφής 7 ιντσών για κεντρικό έλεγχο. Η τροφοδοσία ελέγχεται χειροκίνητα από μαγνητικό φρένο σκόνης με σταθερή ροπή εξόδου. Διαθέτει εξαιρετική ακαμψία και σταθερότητα λειτουργίας. Η δομή είναι εξαιρετική και η εμφάνιση είναι όμορφη. Είναι κατάλληλο για τη σύνθεση διαφόρων υλικών φιλμ. Είναι η ιδανική σας επιλογή.

Τεχνικές Παράμετροι

Μέγιστο Πλάτος Υλικού Φιλμ	1300 mm
Πλάτος Οδηγών Κυλίνδρων	1350 mm
Υπόστρωμα Επικαλυμμένο και Υπόστρωμα Σύνθετο	PET 12-60μm, BOPP 19-60μm, CPP 30-60μm, PE 30-100mm, κ.λπ. Υλικά Φιλμ σε Ρολά
Μέγιστη Μηχανική Ταχύτητα	180 m/min
Μέγιστη Ταχύτητα Εργασίας	20 ~ 160 m/min
Μέγιστη Διάμετρος Πρώτου Ρολού Τροφοδοσίας	Φ 600 mm
Μέγιστη Διάμετρος Δεύτερου Ρολού Τροφοδοσίας	Φ 600 mm
Μέγιστη Διάμετρος Ρολού Λήψης	Φ 800 mm
Άξονας για Ρολούς Λήψης και Τροφοδοσίας	Αερο-επεκτεινόμενος Άξονας
Διάμετρος Πυρήνα Ρολού Λήψης και Τροφοδοσίας	Φ3", εσωτερική διάμετρος Φ76mm εξωτερική διάμετρος: Φ92mm
Εύρος Τάσης	3 ~ 30 kg
Συνολικό Μήκος Φούρνου	9000mm (χωρισμένο σε 4 ζώνες)
Μέγιστη Θερμοκρασία Φούρνου	100 ℃
Μέθοδος Στεγνώματος	ηλεκτρική θέρμανση με στεγνωτήρα θερμού αέρα
Τροφοδοσία Ρεύματος	3-φασική 380V, 50Hz
Ισχύς Ηλεκτρικής Θέρμανσης	90 kw
Συνολική Ισχύς	περίπου 110kw
Διαστάσεις Μηχανής	περίπου 10500 * 3200 * 3200 mm
Βάρος Μηχανής	περίπου 6T

Διαμόρφωση

Πρώτο Τμήμα Εκτύλιξης

1.Ανεξάρτητο πλαίσιο εκτύλιξης μονής θέσης εργασίας. Αυτόματη διόρθωση απόκλισης με φωτοηλεκτρικό αισθητήρα.
2.Οριζόντιο εύρος χειροκίνητης ρύθμισης ρολού υλικού:±20mm
3.Τάση πρώτης εκτύλιξης:100Nm μαγνητικό φρένο
4.Τάση δεύτερης εκτύλιξης:100Nm μαγνητικό φρένο
5.Τάση τρίτης εκτύλιξης:150 Nm μαγνητικό φρένο σκόνης
6.Εύρος τάσης:3-50kg

Μονάδα Επικάλυψης

1.Η μέθοδος επικάλυψης είναι ποσοτική επικάλυψη με κύλινδρο πλέγματος. Κινείται από ξεχωριστό κινητήρα.
2.Ο κύλινδρος πλέγματος επικάλυψης είναι διαχωρισμένος κύλινδρος με άξονα. Πνευματική δομή άνω πίεσης, εύκολη αντικατάσταση.
3.Η συσκευή ξύστρας βαρέως τύπου είναι συμπλέκτης πίεσης αέρα, οδηγείται οριζόντια.

Οι μπροστινές, πίσω, άνω και κάτω θέσεις και οι γωνιακές θέσεις της ξύστρας μπορούν να ρυθμιστούν χειροκίνητα.
4.Η δεξαμενή κόλλας είναι κατασκευασμένη από ανοξείδωτο χάλυβα, οι άνω και κάτω θέσεις μπορούν να ρυθμιστούν χειροκίνητα.
5.Διάμετρος κυλίνδρου πλέγματος:Φ160mm, Διάμετρος κυλίνδρου πίεσης καουτσούκ:Φ120mm, Η μονάδα επικάλυψης χρησιμοποιεί κινητήρα μεταβλητής συχνότητας τύπου YVP132S-4, ισχύς:3kw

Τμήμα Φούρνου

1.Φούρνος 9 μέτρων. Χωρισμένος σε 4 ζώνες, πλήρως κλειστός φούρνος διπλού σώματος με αερόθερμη θέρμανση.
2.Η θερμοκρασία κάθε ζώνης φούρνου ελέγχεται αυτόματα, η θερμοκρασία εμφανίζεται από τον ελεγκτή θερμοκρασίας.
3.Κάθε ζώνη φούρνου είναι εξοπλισμένη με ξεχωριστό σύστημα στεγνώματος θερμού αέρα, κάθε ομάδα ηλεκτρικών θερμαντήρων (15kw), για εξοικονόμηση ενέργειας.
4.Το άνοιγμα του άνω μέρους του φούρνου ελέγχεται από κυλίνδρου αέρα και είναι εξοπλισμένο με συσκευή ασφαλείας στήριξης.
5.Κεντρική σωλήνωση εξαγωγής αέρα.
6.Ολόκληρος ο φούρνος είναι σχεδιασμένος με αρνητική πίεση.
7.Ο φούρνος διαθέτει μέτρα μόνωσης και διατήρησης θερμότητας.
8.Ο όγκος αέρα εισόδου και εξόδου του κυλίνδρου πλέγματος σε κάθε ζώνη φούρνου μπορεί να ρυθμιστεί.
9.Ο οδηγός κύλινδρος στον φούρνο είναι ενεργός κύλινδρος και περιστρέφεται με την ίδια ταχύτητα με την κύρια μηχανή.
10.Υπάρχει σύστημα αυτόματης διόρθωσης απόκλισης με υπερήχους μετά τον φούρνο.
11.Παράμετροι:

Ισχύς ηλεκτρικής θέρμανσης τύπου W από ανοξείδωτο χάλυβα:1.2kw ανά ράβδο

Ισχύς φυγοκεντρικού ανεμιστήρα τύπου DF9-1:2.2kw (κινητήρας αντιστοίχισης τύπου Y90L-2, 4 σετ)

Μέγιστη θερμοκρασία φούρνου:100℃

Αριθμός ακροφυσίων εμφύσησης:32 (8×4)

Διάμετρος οδηγού κυλίνδρου στον φούρνο:Φ70mm

Τμήμα Σύνθεσης

1.Ο κύλινδρος σύνθεσης είναι ενεργός κύλινδρος, κινείται από 1 κύριο κινητήρα, η γραμμική ταχύτητα επιφάνειας του κυλίνδρου σύνθεσης ελέγχεται συγχρονισμένα με τη γραμμική ταχύτητα του κυλίνδρου πλέγματος επικάλυψης.
2.Ο κύλινδρος πίεσης σύνθεσης ελέγχεται από διπλούς κυλίνδρους αέρα για το άνοιγμα και κλείσιμό του. Η πίεση μπορεί να ρυθμιστεί.
3.Ο κύλινδρος σύνθεσης θερμαίνεται με αγώγιμο λάδι, η θερμότητα μεταδίδεται στην επιφάνεια του κυλίνδρου σύνθεσης μέσω της κυκλοφορίας του αγώγιμου λαδιού, καθιστώντας τη θερμοκρασία της επιφάνειας του κυλίνδρου σύνθεσης ομοιόμορφη σε όλη την κατεύθυνση του πλάτους, γεγονός που συμβάλλει στη διασφάλιση της ποιότητας του σύνθετου προϊόντος.
4.Μηχανισμός σύνθετου κυλίνδρου θέρμανσης και κυλίνδρου πίεσης: Η θέρμανση γίνεται μέσω του σύνθετου κυλίνδρου θέρμανσης. Το υλικό στρώματος καουτσούκ του κυλίνδρου πίεσης σύνθεσης είναι ανθεκτικό στη θερμότητα καουτσούκ σιλικόνης, σκληρότητα Shore A 80-85°. Η μέγιστη θερμοκρασία της επιφάνειας του κυλίνδρου σύνθεσης είναι 80℃, η μέγιστη πίεση είναι 500kg.
5.Η επιφανειακή θερμοκρασία του κυλίνδρου σύνθεσης (θερμοκρασία σύνθεσης) ελέγχεται αυτόματα με σταθερή θερμοκρασία.
6.Παράμετροι:

Διάμετρος σύνθετου χαλύβδινου κυλίνδρου:Φ320mm.

Διάμετρος κυλίνδρου πίεσης καουτσούκ:Φ160mm.

Το υλικό στρώματος καουτσούκ του κυλίνδρου πίεσης σύνθεσης είναι ανθεκτικό στη θερμότητα καουτσούκ τριπολυμερούς, σκληρότητα Shore A 80-85°

ο κύριος κινητήρας είναι κινητήρας μεταβλητής συχνότητας YVP132M-4, ισχύς:5.5kw.

Τμήμα Τύλιξης

1.Μονή θέση εργασίας λήψης υλικού.
2.Ο άξονας εκτύλιξης κινείται από ξεχωριστό κινητήρα μετατροπής συχνότητας.
3.Σύστημα ανίχνευσης τάσης με πλωτό κύλινδρο απόσβεσης σταθερής πίεσης και περιστρεφόμενο κωδικοποιητή.
4.Ο άξονας υλικού χρησιμοποιεί επεκτεινόμενο άξονα Φ3".
5.Αυτόματος έλεγχος κλειστού βρόχου τάσης λήψης.
6.Συσκευή κυλίνδρου πίεσης ρολού υλικού ελεγχόμενη από κύλινδρο αέρα.
7.Παράμετροι:

Κινητήρας σερβοτύλιξης. Ισχύς:7.5kw

οριζόντιο εύρος χειροκίνητης ρύθμισης ρολού υλικού:±20mm

εύρος τάσης:3-30kg.

ετικέτα:

Τόπος καταγωγής:	Κίνα
Μάρκα:	PRINTYOUNG
Πιστοποίηση:	CE
Αριθμό μοντέλου:	PRY-1300

Ποσότητα παραγγελίας min:	1 σετ
Τιμή:	USD 32000 Set
Συσκευασία λεπτομέρειες:	Υιοθετεί συσκευασία ανθεκτική στην υγρασία και τους κραδασμούς που είναι κατάλληλη για οδικές μεταφο
Χρόνος παράδοσης:	60 εργάσιμες ημέρες
Όροι πληρωμής:	L/C, T/T
Δυνατότητα προσφοράς:	10 σετ ανά μήνα

Μέγιστο πλάτος του υλικού φιλμ:	1300 mm	Πλάτος των κυλίνδρων οδηγών:	1350 ΚΚ
Μέγιστη μηχανική ταχύτητα:	180 m/min	Μέγιστη ταχύτητα εργασίας:	20 ~ 160 m/min
Εύρος τάσης:	3 ~ 30 κιλά	Συνολικό μήκος του φούρνου:	9000mm (διαιρείται σε 4 ζώνες)
Μέγιστη θερμοκρασία φούρνου:	100 ℃	Μέθοδος ξήρανσης:	Ηλεκτρική Θέρμανση Στέγνωμα ζεστού αέρα
Τροφοδοτικό:	Τριφασικό 380V,50Hz	Ηλεκτρική Θέρμανση:	90 KW
Επισημαίνω:	αυτόματη ηλεκτρική μηχανή πλαστικοποίησης φιλμ , Μηχανή για την επιφάνεια ταινιών με έλεγχο PLC , μηχανή πλαστικοποίησης φιλμ υψηλής παραγωγικότητας
